四氯化钛泥浆真空搅拌蒸发技术与应用

许伟春 代应杰 魏治中 王丽娟

许伟春, 代应杰, 魏治中, 王丽娟. 四氯化钛泥浆真空搅拌蒸发技术与应用[J]. 钢铁钒钛, 2022, 43(2): 81-86. doi: 10.7513/j.issn.1004-7638.2022.02.013
引用本文: 许伟春, 代应杰, 魏治中, 王丽娟. 四氯化钛泥浆真空搅拌蒸发技术与应用[J]. 钢铁钒钛, 2022, 43(2): 81-86. doi: 10.7513/j.issn.1004-7638.2022.02.013
Xu Weichun, Dai Yingjie, Wei Zhizhong, Wang Lijuan. Development and application instances of vacuum stirring evaporation technology of titanium tetrachloride slurry[J]. IRON STEEL VANADIUM TITANIUM, 2022, 43(2): 81-86. doi: 10.7513/j.issn.1004-7638.2022.02.013
Citation: Xu Weichun, Dai Yingjie, Wei Zhizhong, Wang Lijuan. Development and application instances of vacuum stirring evaporation technology of titanium tetrachloride slurry[J]. IRON STEEL VANADIUM TITANIUM, 2022, 43(2): 81-86. doi: 10.7513/j.issn.1004-7638.2022.02.013

四氯化钛泥浆真空搅拌蒸发技术与应用

doi: 10.7513/j.issn.1004-7638.2022.02.013
详细信息
    作者简介:

    代应杰(1988—),男,河南洛阳人,硕士,高级工程师,通讯作者,主要从事钛冶炼技术研发,电话:0379-67325068,E-mail:15036992575@163.com

  • 中图分类号: TF823,X757

Development and application instances of vacuum stirring evaporation technology of titanium tetrachloride slurry

  • 摘要: 为实现泥浆中四氯化钛及有价金属的高效回收利用,进行了四氯化钛泥浆真空旋转蒸发试验,并设计了真空搅拌蒸发系统。利用余热蒸汽加热四氯化钛,螺杆真空泵组提供较高真空度,搅拌桨叶对泥浆进行搅拌,所得四氯化钛干粉含湿率低于1%,四氯化钛回收率达99%,有效解决了四氯化钛泥浆难处理及泥浆中有价金属难回收的问题。且该系统运行对环境友好,设备运行效率高,自动化程度高,适用于大规模的四氯化钛生产。

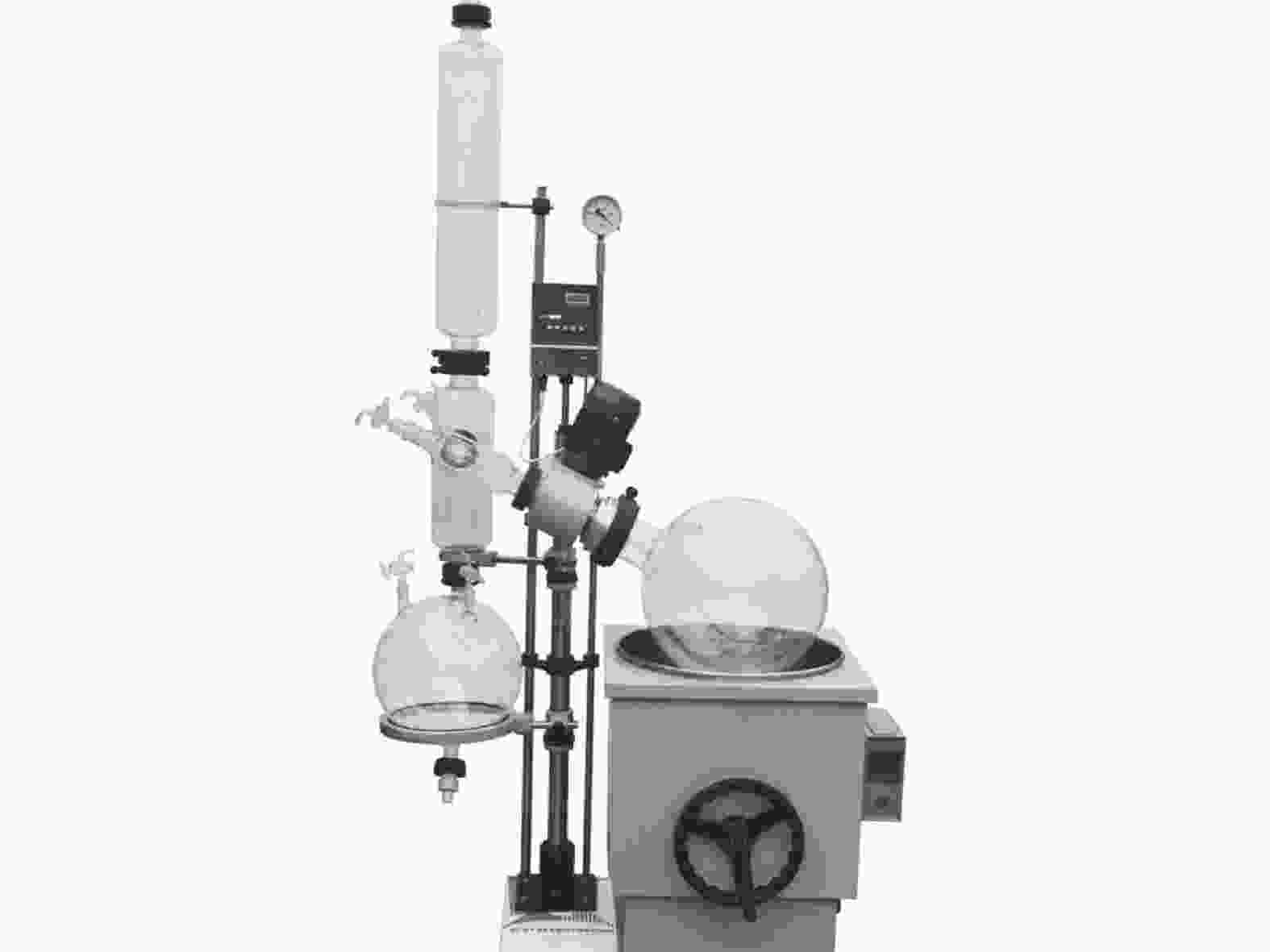

  • 图  1  RE-5003型旋转蒸发器

    Figure  1.  RE-5003 rotary evaporator

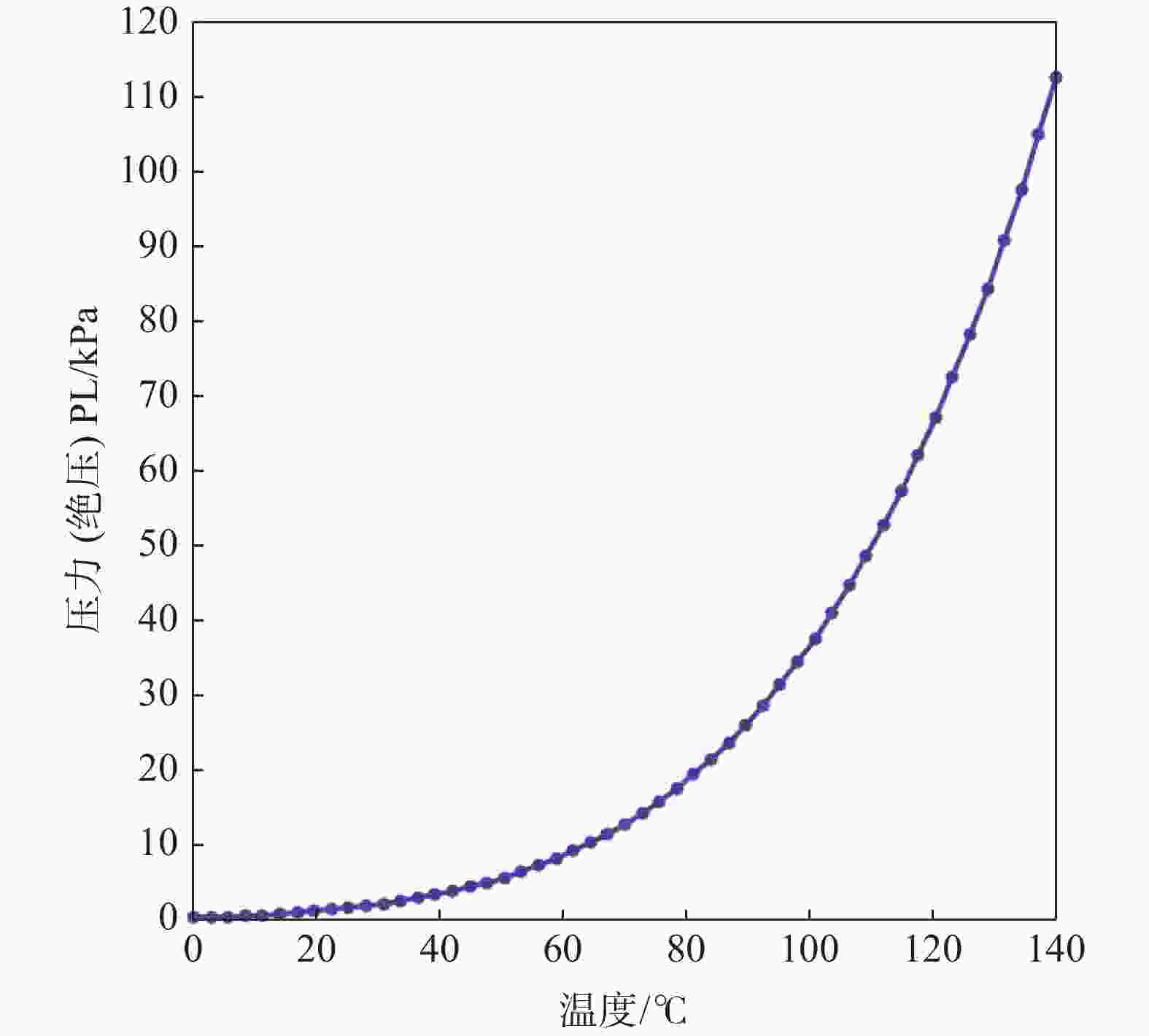

    图  2  四氯化钛沸点与蒸气压的关系

    Figure  2.  Relationship between the boiling point of titanium tetrachloride and the vapor pressure

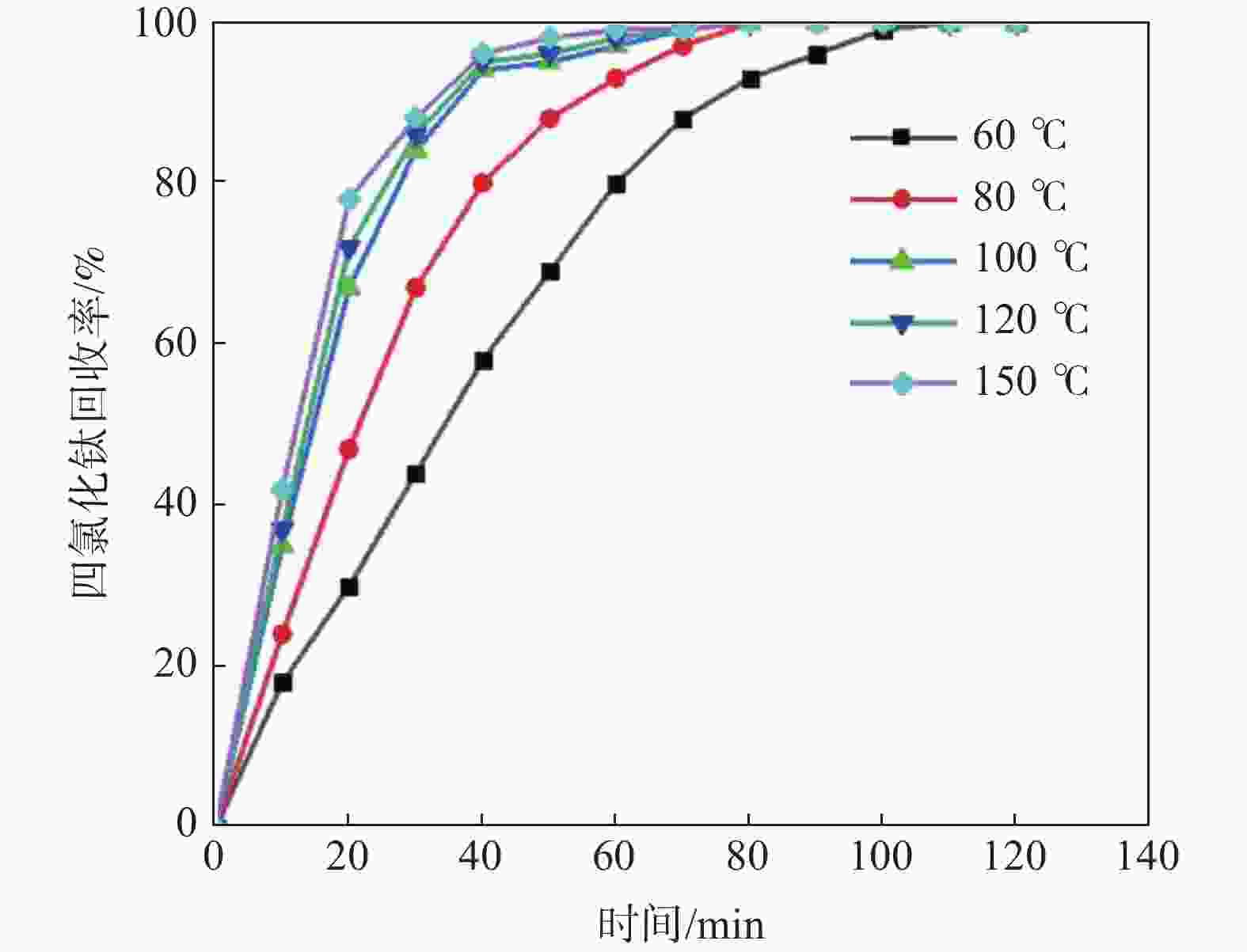

    图  3  四氯化钛回收率与油浴温度的关系

    Figure  3.  Relationship between the recovery rate of titanium tetrachloride and the temperature of the oil bath

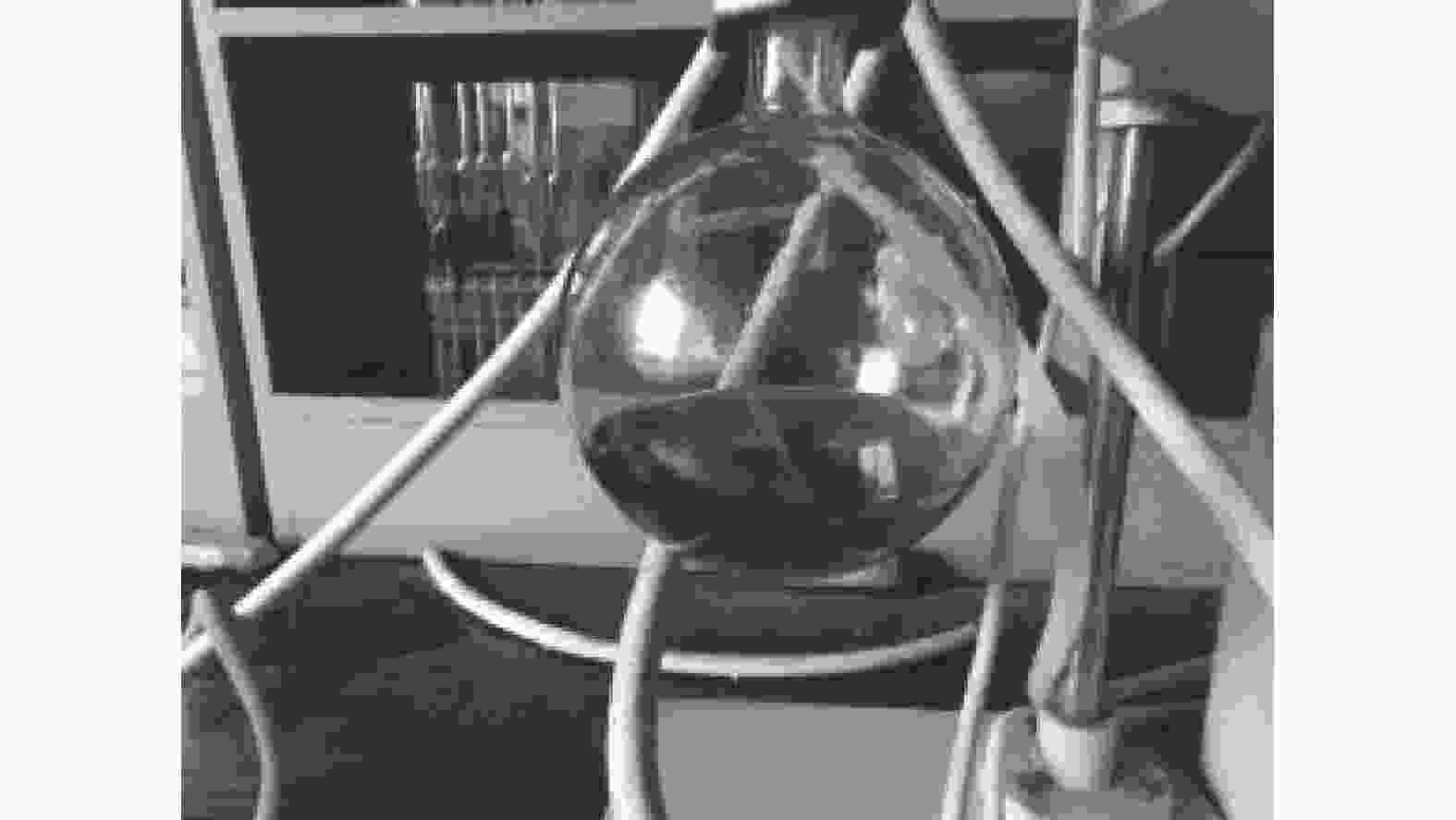

    图  4  真空蒸发试验清液分离效果

    Figure  4.  The separation effect of clear liquid in the vacuum evaporation experiment

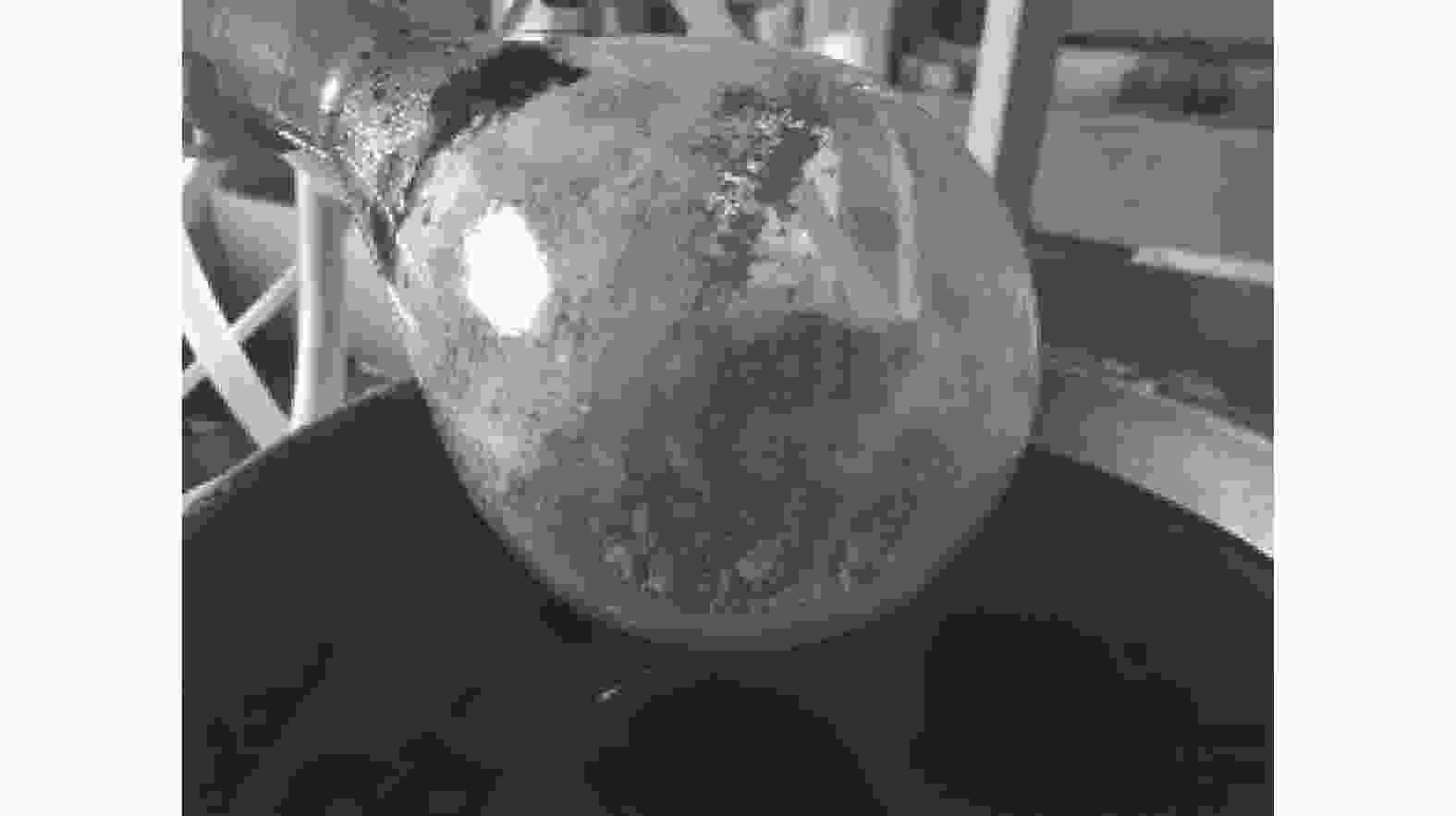

    图  5  真空蒸发试验固体颗粒物分离效果

    Figure  5.  The separation effect of solid particles in the vacuum evaporation experiment

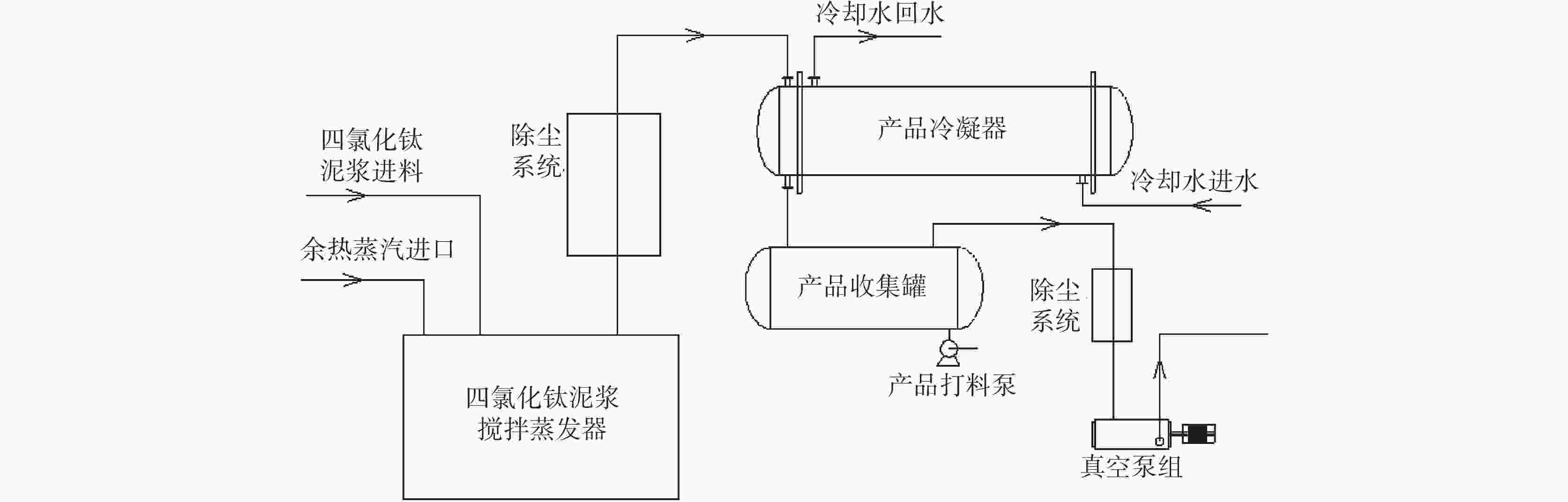

    图  6  四氯化钛泥浆真空搅拌蒸发技术方案

    Figure  6.  Technical scheme of titanium tetrachloride slurry vacuum stirring and evaporation

    图  7  四氯化钛泥浆蒸发得到固体粉末样品

    Figure  7.  Titanium tetrachloride slurry evaporates to produce a sample of solid powder

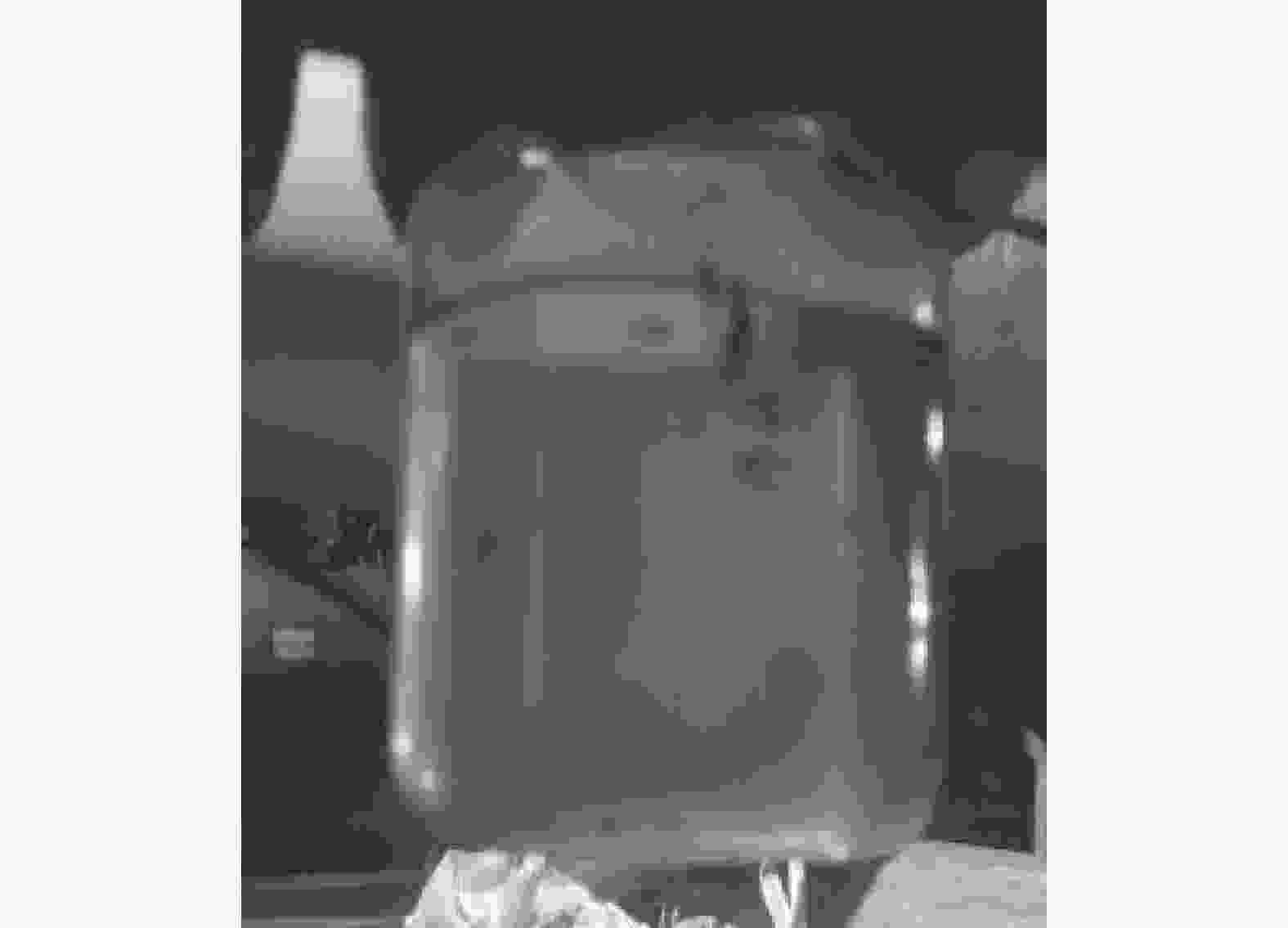

    图  8  泥浆蒸发回收得到四氯化钛样品

    Figure  8.  The mud evaporates and is recovered to produce a titanium tetrachloride sample

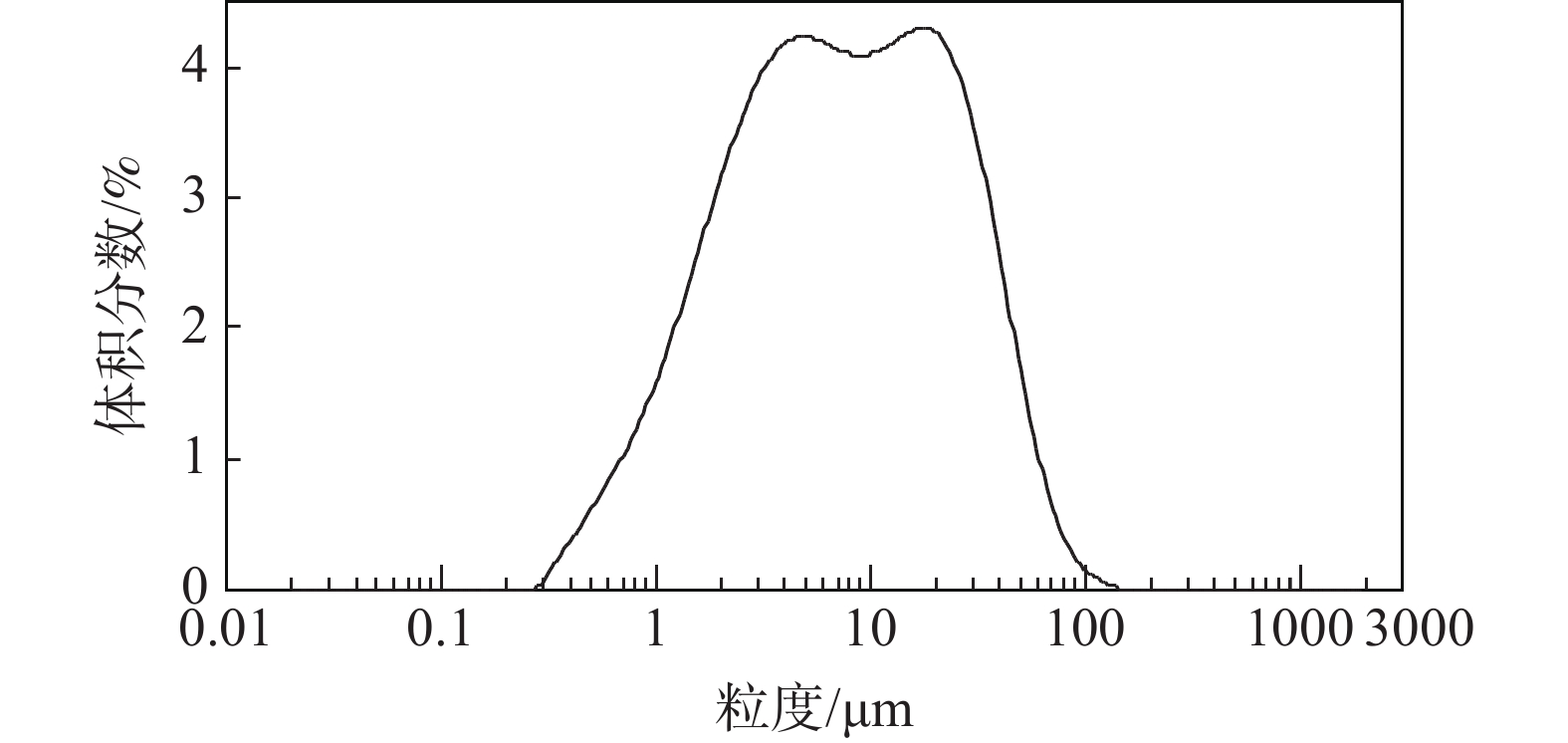

    图  9  泥浆真空蒸发试验固体颗粒物粒度分析

    Figure  9.  The particle size analysis of solid particles in the mud vacuum evaporation experiment

    表  1  真空蒸发时间对四氯化钛回收率和固体含湿率的影响

    Table  1.   The effect of vacuum evaporation time on the recovery rate of titanium tetrachloride and solid moisture content

    蒸发时间/
    min
    TiCl4
    回收率/%
    固体含
    湿率/%
    蒸发时间/
    min
    TiCl4
    回收率/%
    固体
    含湿率/%
    007350992.9
    1065486099.22
    2090219099.31.1
    309611.112099.51
    40986.2
    下载: 导出CSV

    表  2  四氯化钛泥浆蒸发后固体颗粒物含量

    Table  2.   Solid particles content after evaporation of titanium tetrachloride slurry %

    试样TiO2Al2O3TFeSiO2V2O5ZrO2Nb2O5
    冷凝泥浆3.115.1108.840.736.948.9
    精制泥浆5.417.116.6125.321.81.6
    下载: 导出CSV
  • [1] 莫畏, 邓国珠, 罗方承. 钛冶金[M]. 北京: 冶金工业出版社, 2007.

    Mo Wei, Deng Guozhu, Luo Fangcheng. Titanium metallurgy[M]. Beijing: Metallurgical Industry Press, 2007.
    [2] Wang Juan. Research and application of the method of recovering titanium tetrachloride from mud in the process of sponge titanium smelting[J]. Energy Saving of Nonferrous Metallurgy, 2015,(5):35−38. (王鹃. 海绵钛冶炼过程中从泥浆回收四氯化钛的方法研究与应用[J]. 有色冶金节能, 2015,(5):35−38.
    [3] Wang Xuewen, Wang Mingyu, Xiang Xiaoyan, et al. Spray drying to recover TiCl4 in sedimentation slurry[J]. Titanium Industry Progress, 2012,29(5):36−38. (王学文, 王明玉, 向小艳, 等. 喷雾干燥回收沉淀泥浆中的TiCl4[J]. 钛工业进展, 2012,29(5):36−38.
    [4] Liu Yunlong, Gui Jinsong. New technology for extracting vanadium from chloride slurry in titanium tetrachloride refining work shop[J]. Titanium Industry Progress, 2013,30(3):36−39. (柳云龙, 桂劲松. 四氯化钛精制车间氯化物泥浆提钒新工艺[J]. 钛工业进展, 2013,30(3):36−39.
    [5] Xiang Xiaoyan, Wang Xuewen, Wang Mingyu, et al. Recovery of TiCl4 from crude titanium tetrachloride precipitation slurry by molten salt distillation[J]. Rare Metals, 2016,40(1):57−63. (向小艳, 王学文, 王明玉, 等. 熔盐蒸馏法回收粗四氯化钛沉淀泥浆中的TiCl4[J]. 稀有金属, 2016,40(1):57−63.
    [6] Chen Zuchun, Zhao Jianxing, Tang Xiaolan. Optimization of a titanium tetrachloride slurry evaporation recovery treatment process[J]. Chemical Management, 2017,(2):35−36. (陈祖春, 赵建兴, 唐小兰. 对一种四氯化钛泥浆蒸发回收处理工艺的优化[J]. 化工管理, 2017,(2):35−36. doi: 10.3969/j.issn.1008-4800.2017.02.030
