留言板

尊敬的读者、作者、审稿人, 关于本刊的投稿、审稿、编辑和出版的任何问题, 您可以本页添加留言。我们将尽快给您答复。谢谢您的支持!

姓名
邮箱
手机号码
标题
留言内容
验证码

锌系盐处理剂加量对钛白性能的影响研究

吴健春 路瑞芳 孙蔷 石瑞成 刘婵

吴健春, 路瑞芳, 孙蔷, 石瑞成, 刘婵. 锌系盐处理剂加量对钛白性能的影响研究[J]. 钢铁钒钛, 2022, 43(5): 35-39. doi: 10.7513/j.issn.1004-7638.2022.05.005
引用本文: 吴健春, 路瑞芳, 孙蔷, 石瑞成, 刘婵. 锌系盐处理剂加量对钛白性能的影响研究[J]. 钢铁钒钛, 2022, 43(5): 35-39. doi: 10.7513/j.issn.1004-7638.2022.05.005
Wu Jianchun, Lu Ruifang, Sun Qiang, Shi Ruicheng, Liu Chan. Study on the effect of addition of zinc-based salt treatment agent on the performance of TiO2[J]. IRON STEEL VANADIUM TITANIUM, 2022, 43(5): 35-39. doi: 10.7513/j.issn.1004-7638.2022.05.005
Citation: Wu Jianchun, Lu Ruifang, Sun Qiang, Shi Ruicheng, Liu Chan. Study on the effect of addition of zinc-based salt treatment agent on the performance of TiO2[J]. IRON STEEL VANADIUM TITANIUM, 2022, 43(5): 35-39. doi: 10.7513/j.issn.1004-7638.2022.05.005

锌系盐处理剂加量对钛白性能的影响研究

doi: 10.7513/j.issn.1004-7638.2022.05.005
基金项目: 国家自然科学基金青年科学基金项目(编号:22108019)。
详细信息
    作者简介:

    吴健春,1978年出生,男,四川简阳人,高级工程师,主要从事硫酸法钛白及纳米二氧化钛的工艺开发及应用研究,E-mail: wujianchun@126.com

    通讯作者:

    路瑞芳,高级工程师,E-mail: 19982312680@163.com

  • 中图分类号: TF823,TQ621

Study on the effect of addition of zinc-based salt treatment agent on the performance of TiO2

  • 摘要: 以偏钛酸为原料,在偏钛酸中加入不同比例的盐处理剂,通过调整煅烧温度制备金红石含量98%~99%的二氧化钛。考察钾、磷、锌等盐处理加量对煅烧温度和钛白颜料性能的影响。然后通过SEM对钛白粉的形貌、粒度分布进行分析。结果表明:煅烧温度和锌盐加量呈线性负相关,和钾盐与磷盐加量呈线性正相关。随着ZnO加量的增加,金红石合格所需煅烧温度相应降低,随着K2O和P2O5加量的增加,金红石合格所需煅烧温度相应增加。随钾盐的增加消色力TCS和蓝相SCX均呈现先增加后减小的趋势;随磷盐增加,消色力TCS呈现下降趋势,蓝相SCX总体上呈现上升趋势;随锌盐增加,消色力呈现先增加后降低趋势。当金红石合格时,在锌系盐处理配方中,随着K2O含量上升,钛白平均粒径呈现增加趋势,离散系数先下降后增加;随着P2O5和ZnO含量上升,钛白平均粒径呈现下降的趋势,离散系数先下降后增加。其最佳加量范围为K2O: 0.34%~0.38%,P2O5: 0.03%~0.05%,ZnO: 0.10%~0.13%。

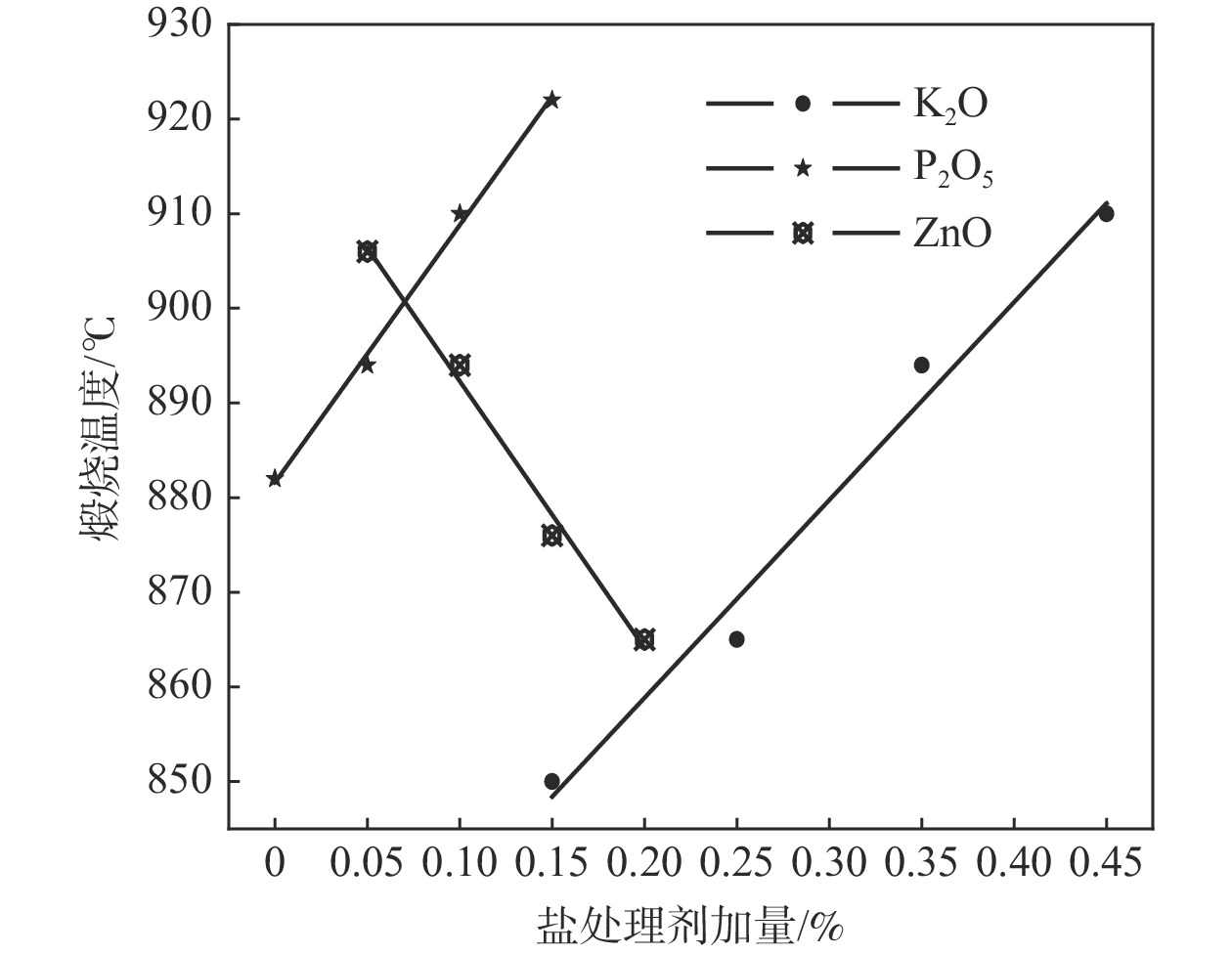

  • 图  1  盐处理剂加量对煅烧温度的影响

    Figure  1.  The influence of the amount of salt treatment agent on the calcination temperature

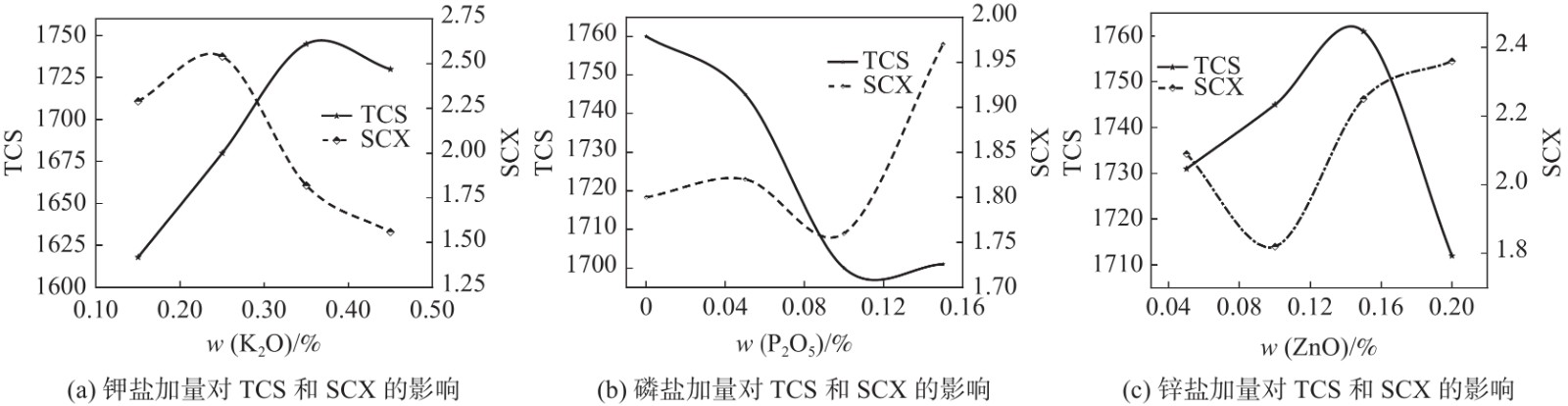

    图  2  盐处理剂加量对钛白颜料性能的影响

    Figure  2.  The influence of the amount of salt treatment agent on the TCS and SCX of TiO2

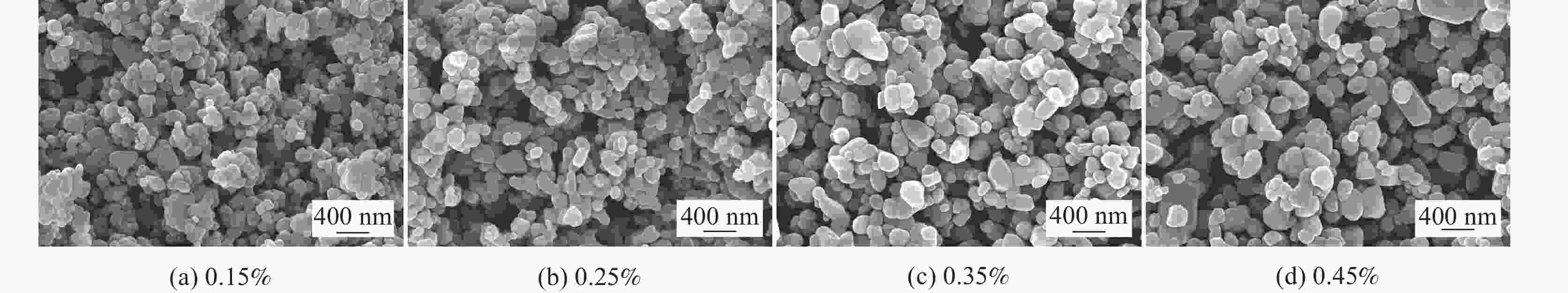

    图  3  K2O加量对TiO2形貌的影响

    Figure  3.  The effect of K2O addition on the morphology of TiO2

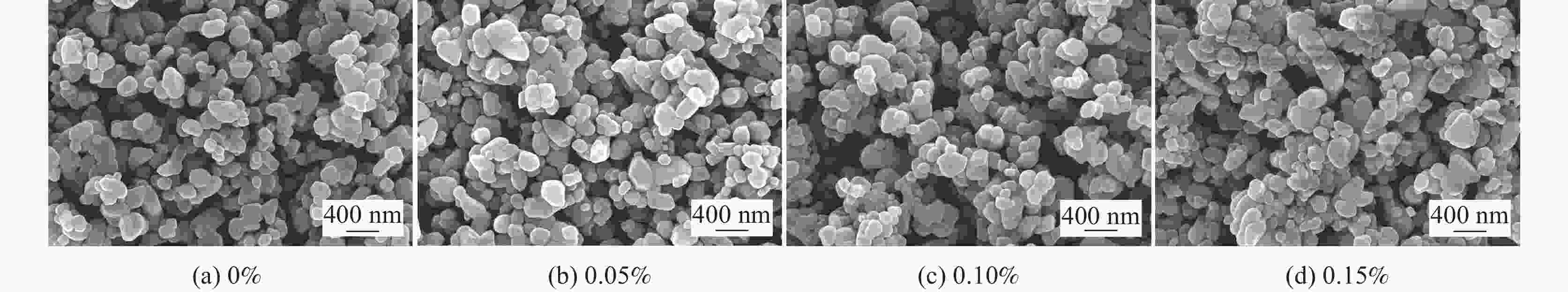

    图  4  P2O5加量对TiO2形貌的影响

    Figure  4.  The effect of P2O5 addition on the morphology of TiO2

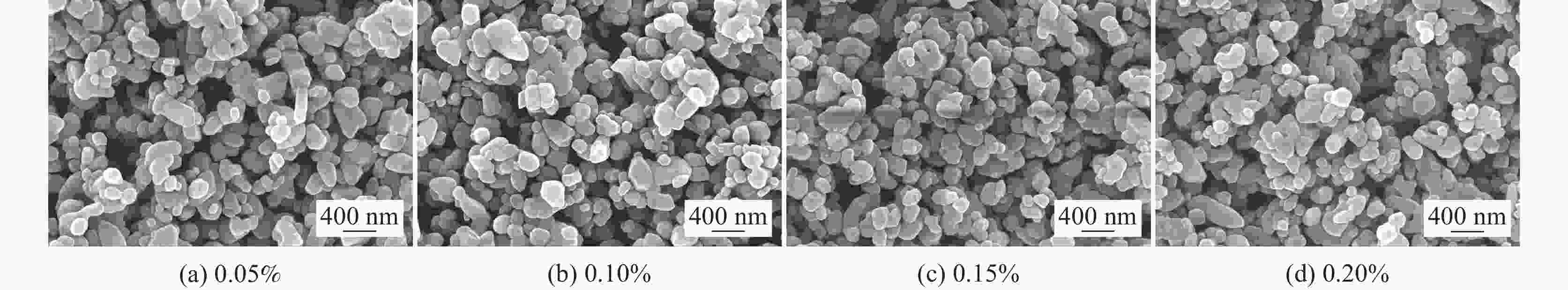

    图  5  ZnO加量对TiO2形貌的影响

    Figure  5.  The influence of the amount of ZnO on the morphology of TiO2

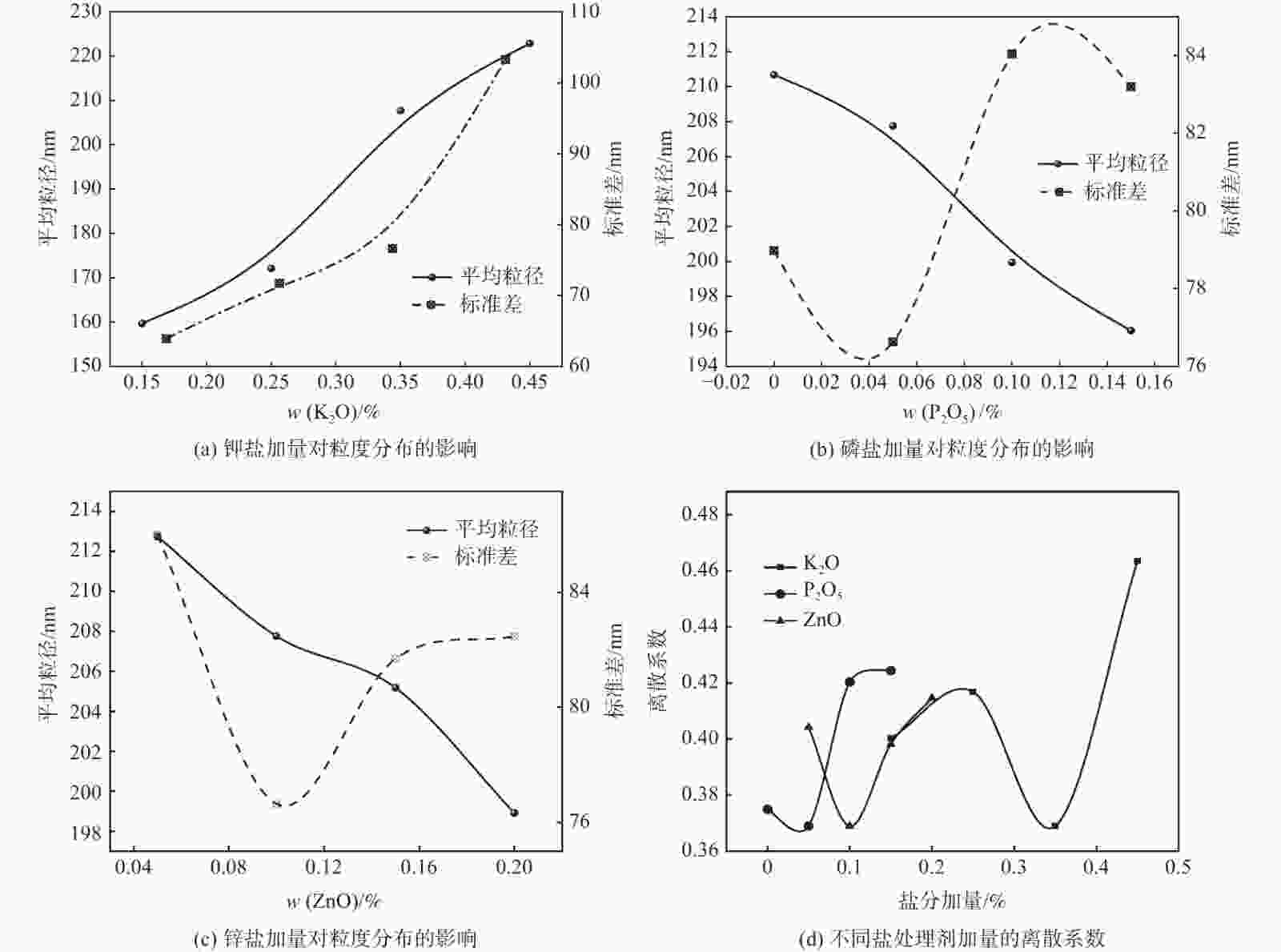

    图  6  盐处理加量对TiO2粒度分布的影响

    Figure  6.  The effect of the addition of salt treatment agent on the particle size distribution of TiO2

  • [1] Zhao Yan, Wang Lina, Qi Tao, et al. Preparation and application of calcining seed in the production process of rutile titanium pigment[J]. The Chinese Journal of Process Engineering, 2009,9(4):750−753. (赵岩, 王丽娜, 齐涛, 等. 金红石型钛白粉生产过程中煅烧晶种的制备与应用[J]. 过程工程学报, 2009,9(4):750−753. doi: 10.3321/j.issn:1009-606X.2009.04.020
    [2] Wang Zinan, Chen Kui, Zhu Jiawen, et al. Effects of crystal seeds and salt dopants on phase transformation of TiO2 in calcination process[J]. Inorganic Chemicals Industry, 2020,52(3):45−50. (王子楠, 陈葵, 朱家文, 等. 晶种和盐处理剂对煅烧过程中二氧化钛晶型转变的影响[J]. 无机盐工业, 2020,52(3):45−50. doi: 10.11962/1006-4990.2019-0210
    [3] Wu Jianchun, Lu Ruifang, Liu Chan, et al. Analysis of factors affecting the whiteness of titanium dioxide[J]. Iron Steel Vanadium Titanium, 2020,41(1):13−17. (吴健春, 路瑞芳, 刘婵, 等. 钛白粉白度影响因素分析[J]. 钢铁钒钛, 2020,41(1):13−17. doi: 10.7513/j.issn.1004-7638.2020.01.003
    [4] Li Jianjun, Yang Zhen, Li Tianda, et al. Study on the influence of the particle size of titanium dioxide on powder coatings[J]. China Coatings, 2017,32(9):60−63. (李建军, 杨振, 李添达, 等. 钛白粉粒径分布对粉末涂料性能的影响研究[J]. 中国涂料, 2017,32(9):60−63.
    [5] Rong Eryi, Zhu Jiawen, Chen Kui, et al. Effects of calcining seed, phosphate, and magnesium on titanium dioxide crystal[J]. Inorganic Chemicals Industry, 2016,48(7):21−24. (容尔益, 朱家文, 陈葵, 等. 煅烧晶种和磷、镁对二氧化钛晶体的影响[J]. 无机盐工业, 2016,48(7):21−24.
    [6] Su Yanfang, Li Zhenqiu, Cao Chengyun. Preparation of rutile type high quality titanium dioxide[J]. Paper Science & Technology, 2012,31(1):47−49. (苏彦方, 黎振球, 曹承赟. 金红石型高品质二氧化钛的制备[J]. 造纸科学与技术, 2012,31(1):47−49.
    [7] Ma Weiping, Sun Ke, Cheng Chaoyan, et al. Effect of salt treating agent on conversion rate of rutile for titanium dioxide hydrate[J]. Iron Steel Vanadium Titanium, 2020,41(5):45−50. (马维平, 孙科, 成朝艳, 等. 水合二氧化钛掺加盐处理剂对金红石转化率的影响研究[J]. 钢铁钒钛, 2020,41(5):45−50. doi: 10.7513/j.issn.1004-7638.2020.05.008
    [8] Xu Zhen, Deng Lin, Wang Bin. Effect of salt treatment on preparation of rutile type titanium dioxide[J]. Guangzhou Chemical Industry, 2021,49(7):49−51,84. (徐振, 邓林, 王彬. 盐处理剂对金红石型钛白粉制备的影响研究[J]. 广州化工, 2021,49(7):49−51,84. doi: 10.3969/j.issn.1001-9677.2021.07.017
    [9] Ma Weiping, Wang Bin, Wu Jianchun. Effect of phosphoric acid on preparation of rutile titanium dioxide[J]. Iron Steel Vanadium Titanium, 2019,40(3):30−33. (马维平, 王斌, 吴健春. 磷酸对制备金红石型钛白粉的影响[J]. 钢铁钒钛, 2019,40(3):30−33.
    [10] Ma Weiping, Xu Yuting, Du Jianqiao, et al. Study on the salt treatment technology of the titanium white by aluminum sulfate[J]. Iron Steel Vanadium Titanium, 2015,36(2):13−16. (马维平, 徐玉婷, 杜剑桥, 等. 硫酸铝盐处理生产钛白粉技术研究[J]. 钢铁钒钛, 2015,36(2):13−16. doi: 10.7513/j.issn.1004-7638.2015.02.003
  • 加载中
图(6)
计量
  • 文章访问数:  220
  • HTML全文浏览量:  39
  • PDF下载量:  29
  • 被引次数: 0
出版历程
  • 收稿日期:  2022-01-15
  • 网络出版日期:  2022-11-01
  • 刊出日期:  2022-11-01

目录

    /

    返回文章
    返回
